Urządzenie LT8342 firmy Analog Devices jest synchroniczną podwyższającą przetwornicą prądu stałego o niskim prądzie spoczynkowym (I_Q). Posiada ono architekturę Silent Switcher® i opcjonalną modulację częstotliwości z widmem rozproszonym, minimalizującą emisję zakłóceń elektromagnetycznych (EMI), a jednocześnie zapewniającą wysoką sprawność przy wysokich częstotliwościach przełączania. Zabezpieczenie przeciwzwarciowe wyjścia oraz redukcja początkowych prądów rozruchowych są opcjonalne. Urządzenie LT8342 zawiera przełączniki mocy 40V 9A, działa przy częstotliwości przełączania programowanej w zakresie od 300kHz do 3MHz i może być synchronizowane z zegarem zewnętrznym. Przetwornicę wyposażono w programowane płynne uruchamianie wyjścia, flagę prawidłowego zasilania wyjściowego oraz blokadę pracy przy zbyt wysokim napięciu wyjściowym.

Szeroki zakres napięć wejściowych i wyjściowych, niski prąd spoczynkowy na wtyku V_IN podczas pracy w trybie seryjnym, a także możliwość działania w trybie 100% cyklu pracy tranzystorów MOSFET w trybie PassThru™ (V_IN ≥ V_OUT) sprawiają, że urządzenie LT8342 idealnie sprawdza się w zastosowaniach podwyższających ogólnego przeznaczenia oraz motoryzacyjnych zastosowaniach wstępnego podwyższania napięcia. Do obniżenia prądu spoczynkowego na wtyku V_OUT w pętli sprzężenia zwrotnego służy opcjonalny wewnętrzny dzielnik rezystorowy (≥10MΩ) oraz dwa wtyki umożliwiające wybór 21 poziomów napięć wyjściowych.

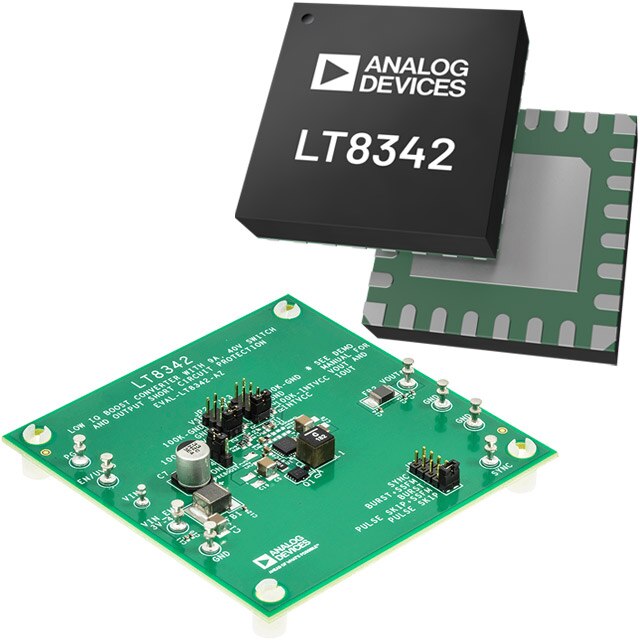

Płytka ewaluacyjna EVAL-LT8342-AZ jest sprawdzoną konstrukcją, która umożliwia ocenę działania przetwornicy LT8342, a obwód zastosowania skonfigurowano do demonstracji optymalnego działania i rozmiarów komponentu. Płytkę ewaluacyjną skonfigurowano do pracy z częstotliwością 2MHz przy napięciu wyjściowym 24V, w zakresie napięć wejściowych 6V do 20V. Dostarcza ona prądy obciążenia do 3A przy napięciu V_IN równym 12V. Urządzenie EVAL-LT8342-AZ wyposażono w nastawną blokadę pracy przy zbyt niskim napięciu wejściowym, synchronizację z zegarem zewnętrznym, wyłączanie termiczne, wybierany tryb działania, odłączanie wejścia oraz technologię PassThru.
